2. Gấp phần
- (1) Cấu trúc: gấp cả hai bên cùng một lúc có thể điều chỉnh một bên
- (2) Điều chỉnh: điều chỉnh bằng tay
mô tả1
Đóng khóa kéo
Áo khoác lông cừu thể thao 1/5 cho nam. Chất liệu co giãn, nhẹ, nhanh khô
để đạt hiệu suất tối ưu.
PHÙ HỢP THƯỜNG - Kích thước chuẩn Mỹ. Phù hợp với thể thao, ôm sát cơ thể
để có phạm vi chuyển động rộng, thiết kế cho hiệu suất tối ưu và thoải mái suốt cả ngày.
TÍNH NĂNG - Đóng khóa kéo một phần; Lỗ ngón tay trên tay áo dài để giữ chúng
ở
vị trí trong khi tập luyện
Thông số kỹ thuật
1. Máy hình dạng: đóng gói phía giữa, đóng gói bốn cạnh, hai servo, chèn mép phía sau, servo chính, mô hình điều khiển trung tâm PLC
2. Substrate áp dụng: BOPP, CPP, PET, nilon và các loại phim composite khác, phim đa lớp cùng chiết xuất, nhôm nguyên chất, phim composite mạ nhôm, phim composite giấy nhựa.
3. Tần suất đập cơ học tối đa: 200 điểm. Thời gian làm túi bình thường: 120 lần/phút
4. Tốc độ dây xả tối đa: ≤ 50 m/phút
5. Kích thước túi:
Chiều rộng 60-600mm
Chiều dài 60-500mm (chức năng cấp đôi)
6. Chiều rộng niêm phong: 6-40mm
7. Loại túi: túi niêm phong trung bình, túi niêm phong bốn cạnh
8. Kích thước cuộn vật liệu tối đa: đường kính 800 × 1250mm
9. Độ chính xác định vị: ≤± 1mm
10. Dao niêm phong nhiệt:
Niêm phong nhiệt theo chiều dọc 1 nhóm, làm mát theo chiều dọc 1 nhóm
Hai nhóm niêm phong nhiệt nhựa và hai nhóm làm mát nhựa
4 nhóm máy hàn nhiệt bên, 2 nhóm cơ chế làm mát bên
11. Số lượng điều khiển nhiệt độ: 14 kênh
12. Phạm vi cài đặt điều khiển nhiệt độ: nhiệt độ bình thường -360 ℃
13. Công suất máy: 40KW
14. Kích thước tổng thể: L11520 × W1750 × H1815
15. Trọng lượng tịnh: khoảng 4500KG
16. Màu sắc: thân máy màu xám, bọc ống thép không gỉ
17. Tiếng ồn ≤ 75db
Cấu hình máy và các thông số liên quan
1. Thiết bị giá cuộn không dỡ:
Cấu trúc: cơ chế tự động ngang tự động cắt và xả
a. Kiểm soát căng vật liệu phát ra:
(1) Phanh bột từ hằng căng
(2) Cơ chế kéo dẫn hoạt động, xả đều biến tần
(3) Chế độ điều khiển: cảm biến di chuyển cần treo nổi đặt tốc độ cuộn không dỡ
(4) Trục mở rộng khí thải
(5) Cấp liệu khí nén ra
b. Kiểm soát cơ chế sửa đổi:
(1) Cấu trúc: khung cuốn di chuyển theo chiều ngang
(2) Động cơ: bộ điều chỉnh sửa đổi điều khiển bộ điều khiển
(3) Truyền động: kết nối ổ bi chung
(4) Hình thức điều khiển: cảm biến phản xạ quang điện phát hiện, điều khiển bộ điều chỉnh sai lệch
(5) Độ chính xác theo dõi: 0.5mm
(6) Phạm vi điều chỉnh: 150mm
3. Thiết bị niêm phong theo chiều dọc
- (1) Cấu trúc: sắp xếp theo chiều dọc của ép nóng, làm mát để đóng cơ chế ép lò xo
- (2) Động cơ: động cơ chính đưa liên kết lệch di chuyển theo chiều dọc
- (3) Số lượng: niêm phong nhiệt 1 nhóm, làm mát 1 nhóm
- (4) Chiều dài: niêm phong nhiệt 800mm, làm mát 480mm
4. Thiết bị hình dạng niêm phong theo chiều dọc
- (1) Cấu trúc: sắp xếp theo chiều dọc của ép nóng, làm mát để đóng cơ chế ép lò xo
- (2) Động cơ: động cơ chính đưa liên kết lệch di chuyển theo chiều dọc
- (3) Số lượng: Hình dạng 2 nhóm, làm mát 2 nhóm
- (4) Chiều dài: niêm phong hình dạng nóng 540mm, làm mát 400mm
5. Thiết bị niêm phong chéo
- (1) Cấu trúc: sắp xếp ngang của cấu trúc ép nóng loại lò xo, cấu trúc làm mát
- (2) Động cơ: động cơ chính đưa liên kết lệch di chuyển theo chiều dọc
- (3) Số lượng: niêm phong nhiệt 4 nhóm, làm mát 2 nhóm
- (4) Chiều dài: 640mm
6. Thiết bị kéo phim
- (1) Cấu trúc: loại trượt lăn khí nén ép ma sát
- (2) Động cơ: hệ thống servo AC số hoàn toàn kỹ thuật số
- (3) Truyền động: dây đồng bộ và bánh đồng bộ
- (4) Hình thức điều khiển: Điều khiển tập trung PLC, kiểm soát chiều dài cố định đồng bộ và kiểm soát căng giữa Bảy. Căng giữa
7. Động cơ chính
- (1) Cấu trúc: cấu trúc cần gạt đẩy kéo cần
- (2) Động cơ: động cơ servo servo
- (4) Hình thức điều khiển: Điều khiển tập trung PLC
- (3) Truyền động: động cơ servo động cơ chính với bộ giảm tốc hành tinh 1:10
- (5) Chế độ di chuyển: hoạt động của động cơ chính đẩy chuyển động dọc của khung
8. Thiết bị định vị tự động
- (1) Phương pháp phát hiện: cảm biến hình ảnh phản xạ theo dõi
- (2) Độ chính xác phát hiện: 0.01-0.25mm
- (3) Độ chính xác định vị toàn diện: ≤0.5-1mm
- (4) Phạm vi tìm kiếm hình ảnh điện: ±3mm
- (5) Phạm vi bồi thường sửa chữa: ±3mm
- (6) Chế độ sửa chữa vị trí: bù tín hiệu theo dõi servo
9. Thiết bị điều khiển nhiệt độ
- (1) Phương pháp phát hiện: Phát hiện nhiệt cặp nhiệt (loại K)
- (2) Chế độ điều khiển: Điều khiển tập trung PLC, điều chỉnh PID, kích hoạt relay rắn
- (3) Phạm vi thiết lập nhiệt độ: nhiệt độ bình thường -360 độ
- (4) Điểm đo nhiệt độ: giữa khối sưởi điện, để duy trì ổn định và đồng đều
10. dao cắt
- (1) Cấu trúc: dao cắt trên + thiết bị điều chỉnh + dao cắt dưới cố định
- (2) Hình dạng: dao cắt lò xo
- (3) Truyền động: động cơ chính đưa cơ cấu lệch lên và xuống
- (4) Điều chỉnh: di chuyển ngang (cả hai đầu)
- (5) Số lượng: 2 lần thanh toán
11. Máy cắt viền
- (1) Chế độ làm việc: tuần hoàn tự động
- (2) Phương pháp cuốn: tấm tấm (Lưu ý: không có phương pháp lõi giấy)
- (3) Số lượng: 1 bộ
12. Thiết bị đột lỗ
- (1) Cấu trúc: hỗ trợ loại cung cấp cấu trúc va đập cơ khí khí nén
- (2) Chế độ điều khiển: Điều khiển tập trung PLC
- (3) Drive: van điều khiển van solenoid
- (4) Số lượng ghế đục: 2 bộ khung đục, 1 bộ lỗ kim cương
- (5) Xilanh: Taiwan Airtek
(1) Dao ngang :
10mm x 4
20mm x 3
30mm x 2
40mm x 2
50mm x 2
(2) Dao phụ :
10mm× 2
20mm× 2
30mm x 2
(3) Dao dọc :
10mm x 1

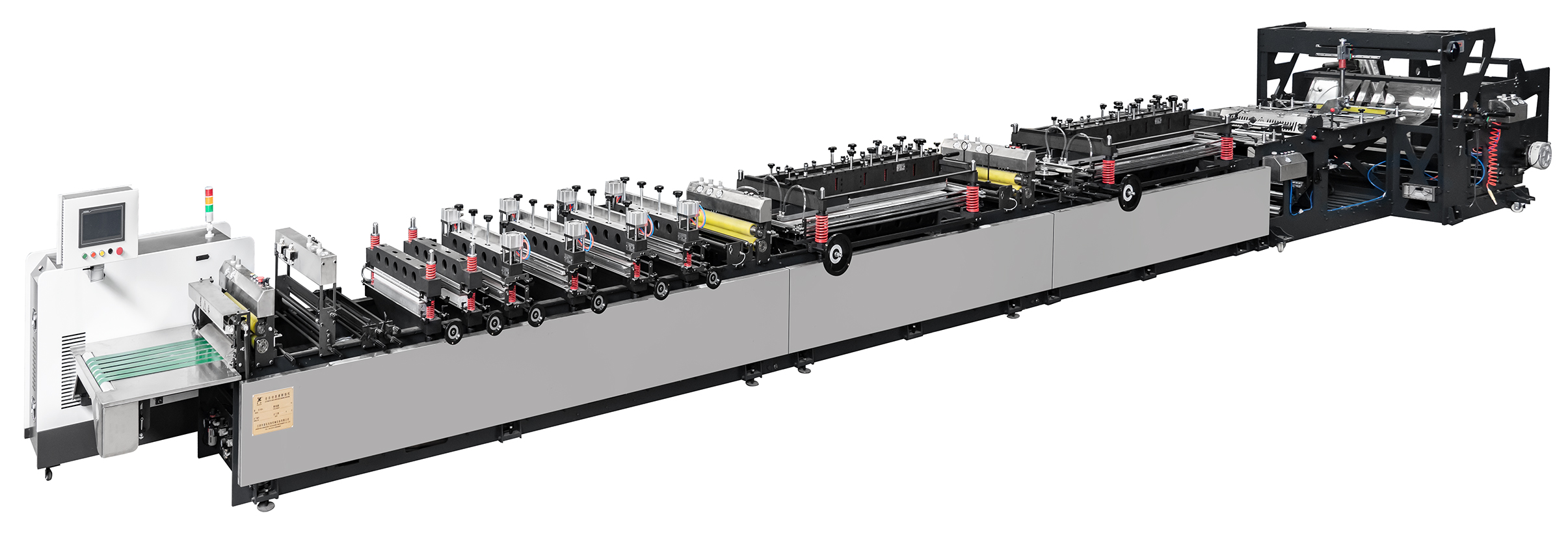

Giới thiệu Máy móc
Các cơ sở hỗ trợ (Tùy chỉnh)
- Nguồn điện: ba pha 380V, ±10%, hệ thống dây năm 50HZ
- Công suất: 40KW
- Nguồn khí: Áp suất ≥0.6Mpa 35m/phút
- Nước làm mát: 3 L/phút
Các thành phần chính và cấu hình
(1)PLC Panasonic AFPXH-C40T, TR8, DA2 Hoặc Panasonic AFPXH-C60T, TR8, DA2
(2) Giao diện Weinview 10-inch
(3) Bộ giảm tốc hành tinh Modoli với servo Panasonic 4KW
(4) Dụng cụ cắt Panasonic hoặc Delta 1KW (cắt), Panasonic hoặc Delta 0.75KW (di chuyển)
(5) Kéo Panasonic 1.5KW servo motor với driver (Lưu ý: tổng cộng 5 bộ)
(6) Động cơ hạt giải Tây Ban Nha với biến tần 0.4kw Inovance
(7) Giao hàng của động cơ giảm tốc 1:10 sản xuất tại Đài Loan
(8) Sửa lỗi Suzhou Yintong 130 motor với bộ điều khiển sửa lỗi chính xác Wuxi
(9) Phanh bột từ Wuxi Bolis 5KG với kiểm soát căng thẳng không đổi (xả)
Wuxi Bolis 0.6KG với bộ điều khiển căng thẳng không đổi (độc lập)
(10) Cảm biến quang điện Panasonic SUN LX-111 cảm biến quang điện Wenzhou BTG Optoelectronics (phát hành vật liệu)
(11) Van solenoid Đài Loan Airtec DC24V
(12) Nguồn điện chuyển đổi Đài Loan Delta
(13) Loại bỏ tĩnh điện Shunde Junyu điều khiển công nghiệp thông minh hoặc công nghệ tĩnh điện Wuxihuaso
(14) Công tắc tiệm cận Wenzhou BTG NPN
(15) Mô-đun sưởi Changzhou Huibang
(16) Rơ le trạng thái rắn Delixi
(17) Rơ le Siemens hoặc Schneider
(18) Bộ mã hóa Wuxi Xinya Electronics
(19) Công tắc nút Shanghai Tianyi
(20) Công tắc không khí Chint hoặc Delixi
(21) Công tắc tiếp xúc Chint
(22) Siêu âm Guangdong Red Sun
(23) Linh kiện khí nén Taiwan Airtac
Giá và kinh doanh
Báo giá: Liên hệ với chúng tôi
INCOterm: FOB Shanghai
Thanh toán: 30% đặt cọc và 70% còn lại trước khi giao hàng
Thời gian sản xuất: 30 ngày làm việc
Cảng xuất hàng: Shanghai
Bảo hành: 1 năm cho máy móc
